Máy ép nhựa, cấu tạo và phân loại máy ép nhựa

Máy ép nhựa còn được gọi là máy thành hình hay máy ép phun, là loại máy móc chuyên dụng được sử dụng nhiều trong dây chuyền công nghệ ép phun. Máy ép nhựa có tác dụng giữ khuôn đóng lại cố định trong quá trình đẩy nhựa nóng chảy bằng một áp lực phun vào bên trong lõi khuôn để điền đầy lòng khuôn và mở khuôn ra sau khi sản phẩm được làm nguội sau đó đẩy sản phẩm ra ngoài thông qua hệ thống lói.

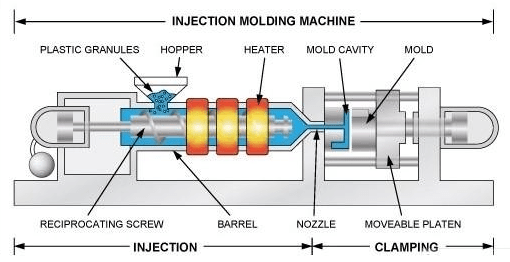

Cấu tạo của máy ép nhựa:

Máy ép nhựa được chia thành 2 phần chính đó là phần kẹp khuôn và phần phun nhựa.

  • Phần phun nhựa là phần chuyển hóa nguyên liệu nhựa từ thể rắn sang thể lỏng bằng nhiệt độ và đẩy nhựa nóng chảy vào khuôn nhờ áp lực đẩy thông qua hệ thống vít xoắn và vòi phun.

  • Phần kẹp khuôn bao gồm phần kẹp khuôn cố định và phần kẹp khuôn di động. Phần kẹp khuôn cố định dùng để kẹp và giữ cố định phần khuôn cố định và khuôn được định vị chính xác nhờ vòng định vị trên khuôn và lỗ định vị trên máy. Phần kẹp khuôn di động dùng để kẹp nửa khuôn phía di động, phần này có tác dụng di chuyển tịnh tiến theo phương song song với hướng đóng mở khuôn nhằm đóng khuôn và mở khuôn trong chu kỳ ép phun, đồng thời cũng được bố trí lói đẩy giúp tác động lên tấm đẩy pin để đẩy sản phẩm ra ngoài.

Ngoài 2 phần chính này thì máy ép nhựa còn có thể được bổ sung thêm phần hệ thống làm nguội, robot hoặc các hệ thống hỗ trợ khác.

Phân loại máy ép nhựa:

Có 2 loại máy ép nhựa chính đó là máy ép nhựa ngang (Horizontal Ejection Molding machine) và máy ép nhựa đứng (Vertical Ejection Molding machine). Về nguyên lý hoạt động thì 2 loại máy ép nhựa này giống nhau. Tuy nhiên về cách bố trí thì khác nhau. Máy ép nhựa đứng thì chiếm nhiều không gian về chiều cao. Máy ép nhựa ngang thì chiếm nhiều không gian về chiều rộng.

Máy ép nhựa ngang:

máy ép nhựa ngang

Máy nhựa đứng:

máy ép nhựa đứng

Máy nhựa đứng

Trong thực tế, máy ép nhựa ngang được sử dụng phổ biến hơn nhờ giá thành rẻ hơn, an toàn hơn và đa dụng hơn so với máy ép nhựa đứng. Máy ép nhựa đứng được sử dụng nhiều trong các công ty làm khuôn insert, khuôn đổi lỏi trực tiếp trên máy ép vì nó thuận tiện cho người thao tác.
