Mỏ hàn TIG, cấu tạo mỏ súng hàn TIG

Đăng bởi admin vào lúc 30/11/2016

Chức năng của mỏ hàn TIG là dẫn khí trơ và dòng điện vào vùng hàn.

Về cấu tạo: mỏ hàn TIG tự động và mỏ hàn TIG bằng tay có cấu tạo gần giống nhau,

+ Mỏ hàn TIG bằng tay có cán cầm với các nút điều khiển

+ Mỏ hàn TIG tự động không có cán, được thiết kế để kẹp chặt vào giá hàn.

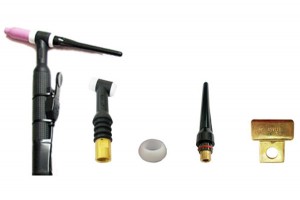

cấu tạo súng mỏ hàn tig

Cấu tạo súng mỏ hàn TIG

Cấu tạo mỏ súng hàn TIG: .

  • Collet: Kẹp kim có cấu tạo bằng đồng, giúp giữ điện cực khớp theo cỡ khi vặn chặt chuôi hàn sẽ cố định kẹp kim, giúp giữ chặt điện cực.
  • Gas orifice: Đường dẫn khí cho phép thoát khí ra ngoài.
  • Hoses: Các ống dẫn chất dẻo kết nối với tay cầm súng hàn cung cấp khí, nước, và chứa cáp điện cung cấp cho mỏ súng hàn.
  • Cap: Là phần chuôi hàn TIG chống thoát khí bảo vệ và cố định kim hàn
  • Gas nozzle: Chụp khí giúp định hướng dòng khí lên vũng hàn thường là hai loại tùy theo cường độ hàn một loại cấu tạo bằng sứ cho việc hàn TIG cường độ nhỏ, một loại cấu tạo bằng đồng có làm mát bằng nước.
