Mỏ hàn MIG, cấu tạo mỏ hàn MIG bán tự động

Mỏ hàn MIG, cấu tạo mỏ hàn MIG bán tự động

10/12/2016   |   Đăng bởi admin

Đối với hàn MIG bán tự động, mỏ hàn có hình dạng tương tự cây súng ngắn,

Cấu tạo cơ bản của mỏ hàn:

  • Có cổ thẳng hoặc cổ cong
  • Ống tiếp điểm để chuyển dòng điện hàn đến dây điện cực
  • Ống dẫn và đường dẫn khí để hướng dòng khí bảo vệ quanh hồ quang và vũng hàn.
  • Bộ phận làm nguội bằng khí hoặc nước tuần hoàn.
  • Công tắc để đóng và ngắt dòng điện hàn.
  • Nạp dây.
  • Dòng khí bảo vệ.

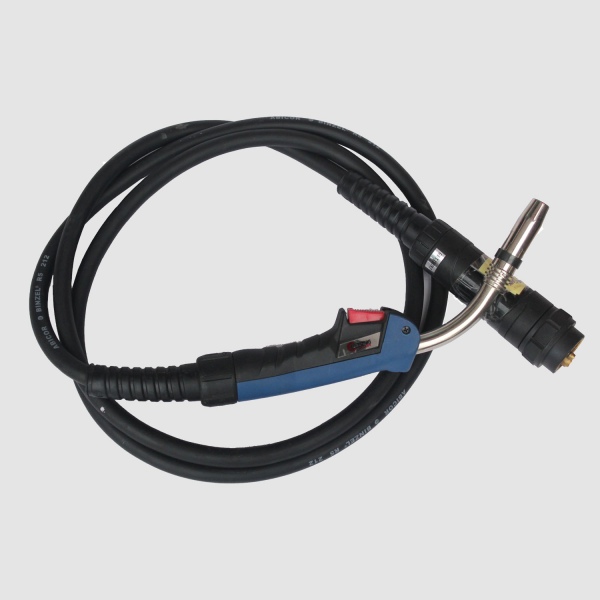

cấu tạo mỏ hàn MIG bán tự động

Cấu tạo mỏ hàn MIG

Cấu tạo mỏ hàn MIG:

  • Contact tip: Bộ phận dùng để cố định, giữ, định hướng dây hàn.
  • Armoured tourch cable: Cáp chứa bảo vệ các ống cấp dây hàn, cấp khí, hoặc nước làm mát.
  • Torch liner guiding filler wire: Ống dẫn dây hàn.
  • Nozzle: Chụp khí giúp hướng dòng khí bảo vệ quanh hồ quang và vũng hàn.
  • Insulated neck: Cổ cong giúp súng hàn có thể tiếp cận dễ dàng các vị trí hàn.
  • Tourch body: Thân súng được bao phủ bởi lớp cách điện.
  • Gas supply tube: Ống cấp khí.
  • Trigger: Công tắc giúp đóng ngắt dòng điện hàn, nạp dây, dòng khí bảo vệ

Với một số thiết kế mỏ hàn một cơ cấu nạp dây có thể được lắp đặt vào mỏ hàn kéo dây qua một ống mềm từ cuộn dây ở xa hoặc kết hợp với bộ nạp dây bình thường tạo thành hệ thống nạp dây kiểu đẩy kéo.

Loại súng hàn này có thể làm việc với các dây hàn thép hoặc nhôm có đường kính nhỏ (0.8-1.6mm).
