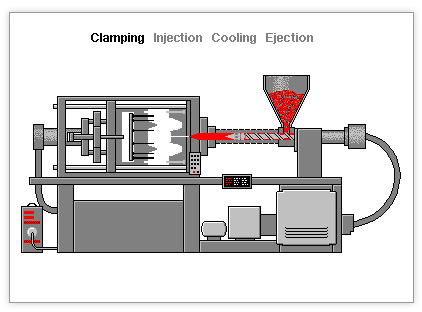

Khuôn ép nhựa là gì?

Khuôn ép nhựa là một hệ thống đồng nhất, khuôn được cấu thành từ nhiều linh kiện nhằm mục đích tạo hình cho nhựa nóng chảy thành sản phẩm mong muốn sau khi đông cứng.

Cấu tạo của khuôn ép nhựa:

Khuôn ép nhựa gồm 2 phần chính:

  • Khuôn đực hay phần di động: phần này có chức năng đóng khuôn để ép sản phẩm và mở khuôn để lấy sản phẩm. Phần di động sẽ được gắn chặt vào thành máy di động máy ép nhựa nối với hệ thống lói khuôn. Phần khuôn đực có tác dụng đẩy sản phẩm ra ngoài thông qua hệ thống pin đẩy được thiết kế trong khuôn.

  • Khuôn cái hay phần cố định: là phần không di chuyển trong toàn bộ quá trình ép phun. Phần này được gắn chặt vào thành máy cố định máy ép nhựa và được nối với hệ thống vòi phun nhựa của máy để đưa nhựa nóng chảy vào lòng khuôn thông qua hệ thống vòi phun và kênh dẫn.

Các thành phần chủ yếu trong khuôn ép nhựa.

cấu tạo của khuôn ép nhựa

Một số bộ phận cơ bản trong cấu tạo khuôn ép nhựa bao gồm:

  1. Tấm kẹp trước

  2. Tấm cố định (tấm khuôn cái)

  3. Bạc cuốn phun

  4. Vòng định vị

  5. Vít lục giác

  6. Đường nước

  7. Tấm di động (tấm khuôn đực)

  8. Tấm lót

  9. Gối đở

  10. Tấm kẹp pin

  11. Tấm đẩy pin

  12. Tấm kẹp sau

  13. Pin đẩy

  14. Loxo

  15. Chốt hồi về

  16. Bạc dẩn hướng

  17. Lòng khuôn

  18. Pin dẫn hướng…

Trên đây chỉ là một vài bộ phận chủ yếu trong khuôn. Ngoài ra tùy theo yêu cầu sản phẩm mà có thể phát sinh thêm một số bộ phận khác như slide, motor, xilanh
Phân loại khuôn ép nhựa

Sản phẩm ép nhựa vô cùng đa dạng do đó khi thiết kế khuôn người thiết kế sẽ phải tính toán vị trí và hình dạng của cổng phun nhựa thích hợp để đạt được yêu cầu kỹ thuật của sản phẩm. Dựa vào hình dạng cổng gate mà người ta phân khuôn nhựa ra làm 2 loại:

  • Khuôn 2 tấm

khuôn 2 tấm

  • Khuôn 3 tấm

khuôn 3 tấm

Xem thêm =>> Máy ép nhựa, cấu tạo và phân loại máy ép nhựa
