Đồ gá gia công cơ khí là gì? Chức năng và phân loại đồ gá

Đồ gá gia công cơ khí là gì? Chức năng và phân loại đồ gá

25/11/2016   |   Đăng bởi admin

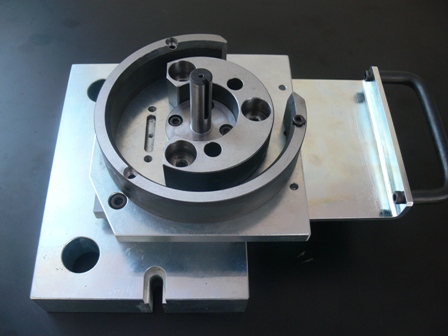

Trong quá trình gia công cơ khí, kiểm tra và lắp ráp sản phẩm cơ khí, đồ gá là trang bị công nghệ cần thiết, tác dụng của đồ gá là để xác định vị trí của phôi so với dụng cụ cắt, đồng thời giữ chặt phôi ở vị trí dưới tác dụng của lực cắt trong quá trình gia công.

Đồ gá góp phần nâng cao mức độ cơ khí hóa và tự động hóa của quá trình sản xuất cơ khí chính xác.

Trên các máy công cụ để cắt gọt được đểu phải tiến hành quá trình gá lắp chi tiết. Do đó trong quá trình gia công trên máy cắt kim loại, đồ gá là một trang bị công nghệ không thể thiếu.

Đồ gá cần phải đạt tiêu chuẩn: định vị và kẹp chặt tốt.

Chức năng đồ gá:

  • Giảm thấp yêu cầu bậc thợ.
  • Giảm thấp yêu cầu bậc thợ.
  • Bảo đảm vị trí chính xác giữa phôi và dụng cụ cắt.
  • Giảm thời gian phụ và thời gian máy.
  • Giảm cường độ lao động của công nhân.
  • Tận dụng và mở rộng khả năng công nghệ của máy.

Phân loại đồ gá:

Theo công dụng:

Tùy theo công dụng của đồ gá mà phân thành 3 loại đồ gá:

  • Đồ gá kiểm tra.
  • Đồ gá lắp rắp.
  • Đồ gá gia công

Theo tính chất vạn năng:

  • Đồ gá vạn năng: là đồ gá có thể sử dụng cho nhiều loại chi tiết khác nhau. Đồ gá vạn năng như: êtô, vấu kẹp, bàn gá quay, đầu phân độ…
  • Đồ gá chuyên dùng: là đồ gá chỉ duy nhất sử dụng cho một loại chi tiết.

Vấu kẹp

Vấu kẹp

Ê tô

Êtô

Đầu phân độ

Đầu phân độ

bàn gá quay

Bàn gá quay

Theo nguyên tắc truyền lực kẹp:

Đồ gá chia thành 4 loại:

  • Đồ gá điện từ.
  • Đồ gá chất dẻo.
  • Đồ gá khí nén, thủy lực.
  • Đồ gá cơ khí.
