Chu kỳ ép phun là gì?

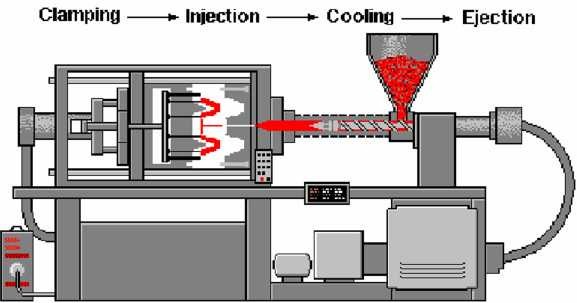

Chu kỳ ép phun là khoảng thời gian lặp lại giửa hai lần đóng khuôn liên tiếp. Hay dễ hiểu hơn nó là thời gian để kết thúc một chu trình ép phun thông qua tuần tự 4 bước sau:

Bước 1: Đóng khuôn

Đây là quá trình mà khuôn đực được ép chặt vào khuôn cái nhờ hệ thống đẩy thủy lực nhằm khép kín mặt phân khuôn lại với nhau. Lực ép phải đủ lớn để chống lại được lực phun của nhựa đồng thời không được tạo ra khoảng  hở đủ lớn giữa 2 mặt phân khuôn để nhựa xì ra ngoài tạo ba với.

Bước 2: Phun nhựa nóng chảy vào lòng khuôn và bảo áp

Nhựa nóng chảy được bơm vào lòng khuôn thống qua cuống phun với một tốc độ cao nhờ áp suất được tạo ra khi trục vít tiến về phía trước. Lòng khuôn được điền đầy nhanh chóng và bị co rút nhanh trong lòng khuôn do nhiệt độ nhựa giảm mạnh. Để hạn chế sự co rút đó thì áp suất do trục vít tạo ra được giữ lại một khoảng thời gian cho đến khi cuống phun và kênh dẫn bị đông cứng lại. Quá trình giữ áp suất này được gọi là quá trình bảo áp hay quá trình kìm.

Bước 3: Làm mát.

Sau khi nhựa nóng chảy được điền đầy vào lòng khuôn thì phải làm nguội để chuyển hóa nhựa nóng chảy từ thể lỏng sang thể rắn nhằm giữ nguyên tạo hình của sản phẩm về dễ dàng đưa sản phẩm ra ngoài. Quá trình này gọi là quá trình làm mát. Căn cứ vào lý tính của từng loại nhựa mà ta có thể làm mát sản phẩm bằng các phương pháp khác nhau như làm mát bằng nước lạnh, làm mát bằng không khí…

Trong khi sản phẩm được làm mát thì trục vít cũng được lùi về để chuẩn bị cho chu kỳ phun kế tiếp.

Bước 4: Mở khuôn để lấy sản phẩm ra ngoài

Sản phẩm sau khi được làm mát hoàn toàn phải được đưa ra ngoài để xử lý nguội nếu cần hoặc chuyển qua bộ phận khác nếu không phải xử lý gì thêm. Để đưa sản phẩm ra ngoài thì người ta sẽ tiến hành mở khuôn bằng cách kéo khuôn đực lùi về để nới rộng khoảng giữa 2 mặt phân khuôn đến một khoảng cách định trước. Lúc này sản phẩm phải nằm bên phía di động.

Sản phẩm được đẩy ra khỏi lòng khuôn nhờ trục lói của máy ép tác động một lực đẩy lên hệ thống pin đẩy được thiết kế trong khuôn. Sản phẩm sẽ rơi xuống máng hứng hoặc được robot gắp ra ngoài để chuẩn bị xử lý công đoạn tiếp theo

Xem thêm: Nguyên lý hoạt động máy ép nhựa
